定义边界
确认固含量、粒径、黏度、温度、腐蚀性、清液指标及批次节拍。
技术优势
把经验写进每一个工艺循环
过滤不是一台设备的参数表，而是物料、介质、机械、阀组与自动控制共同形成的结果。
工程方法
从未知物料到可重复生产
每一步都有明确输入、输出和验证依据，降低仅凭经验放大的不确定性。
验证介质
用真实物料筛选滤布、烧结滤芯、助滤剂和预涂策略。
建立循环
根据通量、压差、饼厚、洗涤、干燥和排渣结果定义循环。
系统集成
完成壳体、阀组、仪表、PLC/DCS、联锁与残液处理设计。
滤元与脱饼
梅花形滤元：过滤面积与稳定脱饼的平衡
过滤时滤布贴附于多孔支撑管；反吹时滤布鼓胀变圆，使滤饼振动剥离并恢复过滤性能。
设计适配
材料、规范与自动化均按项目配置
材质
CS · 304 · 316L · 2205 · TA2 · Hastelloy
内衬
Rubber · PVDF · PFA · PP · Halar
设计标准
GB 150 · TSG 21 · ASME · CE · GMP
控制系统
PLC · DCS · Exd IIB/IIC · 工艺联锁
2026 CATALOG SOURCE
从滤元原理到可验证的选型
梅花形滤元、过滤介质、材料规范与物料试验共同决定过滤结果，设备型号只是最终输出之一。

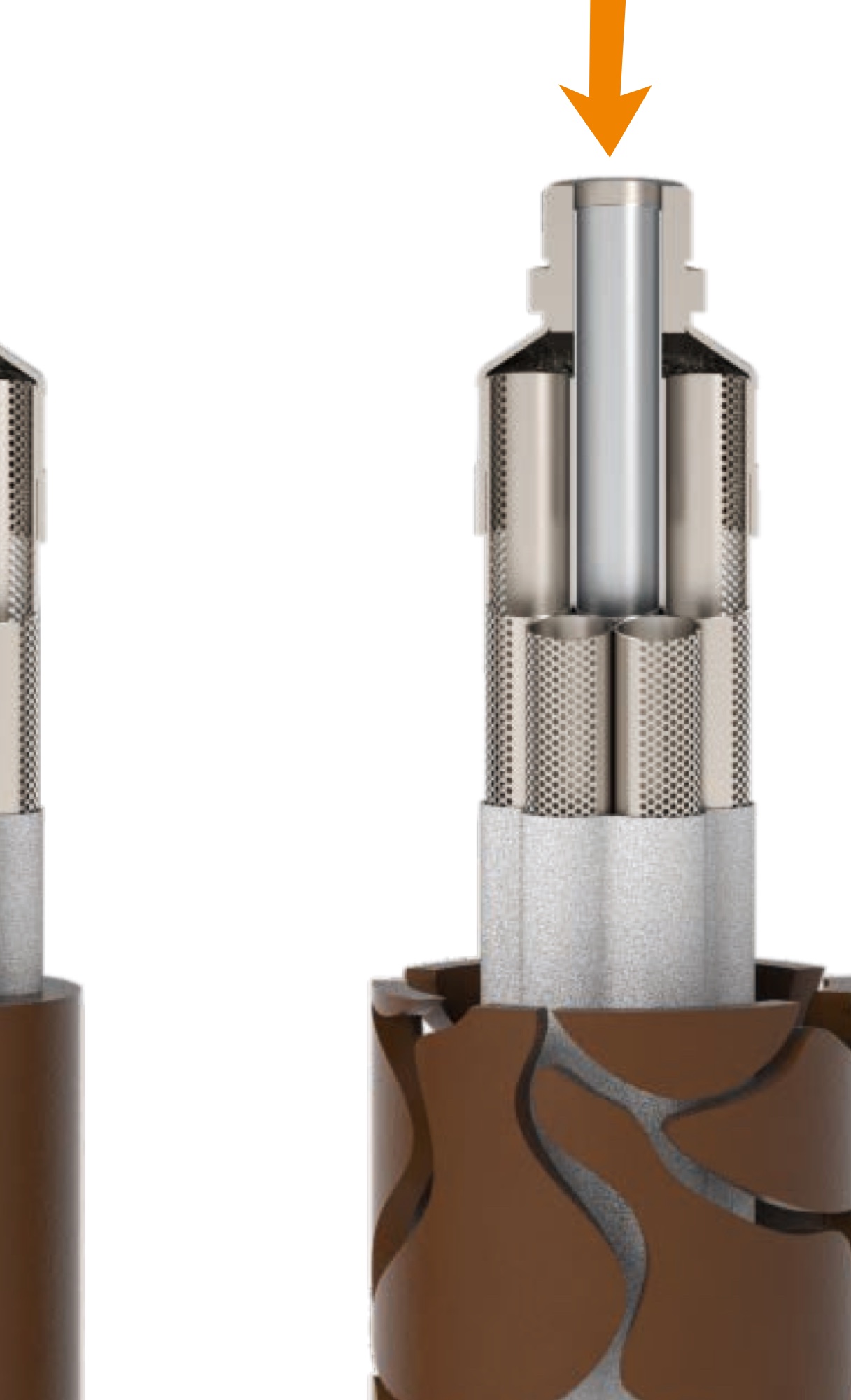

过滤与反吹脱饼
滤布支撑管由一支无孔中心管和六根多孔管组成，截面呈梅花形。过滤时，液体透过滤布进入多孔管，经中心管底部汇流并向上进入汇集管。滤布受压贴附于支撑管，凹凸结构增加过滤面积、帮助固定滤饼。
反向通入气体后，气体由中心管进入多孔管，滤布鼓胀趋于圆形，使滤饼振动、剥离并排出，同时清除滤布纤维中的微粒，恢复过滤性能。中心导管还用于尽可能排尽罐内残液，提高收率。
过滤介质
- TFC／TFB 可选择金属滤芯骨架、塑料滤芯骨架和无缝编织滤布。
- TFA 可选择金属或高分子烧结滤芯。
- 预涂或助滤介质包括硅藻土、纤维素、珍珠岩和活性炭等。
适用范围与选型边界
样本给出的烛式过滤器标准固含量范围为 0.001%～15%。这不是独立选型结论：过滤机理可能是表层截留，也可能依赖颗粒架桥形成滤饼层；实际精度、通量和循环时长必须结合粒径分布、黏度、温度、腐蚀性、清液指标、滤饼含湿率及批次节拍确定。
材料与标准选项
| 项目 | 可选范围 |
|---|---|
| 主体材质 | CS、304、316L、2205、TA2、哈氏合金、玻璃纤维 |
| 内衬 | 橡胶、PVDF、PFA、PP、Halar |
| 设计标准 | GB 150、TSG 21、ASME、CE、GMP |
| 压力等级 | 样本列示不高于 10 MPa，具体按项目确认 |
| 保温形式 | 夹套、半管、盘管 |
| 表面处理 | 抛光、抛丸、电解、化学钝化、喷漆 |
| 防爆选项 | Exd IIB、IIC 及项目要求的本安配置 |
对未知或关键物料，建议先用 0.046 m² 小试筛选介质与助滤工艺，再用约 0.8 m² 中试验证通量、饼厚、含湿率和循环稳定性。
